大型镍渣立磨厂分享|镍渣的利用

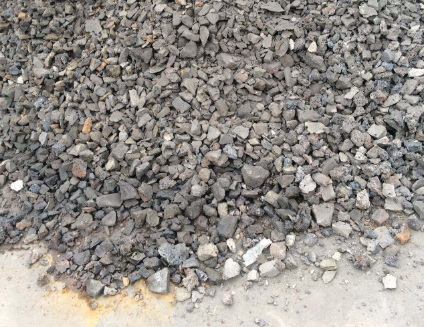

桂林鸿程大型镍渣立磨厂分享来自爱学术的“镍渣的利用”的相关知识。镍渣综合利：用现状镍渣目前被用于井下填充、建筑材料以及有价金属回收等方面。建筑材料方面的利用包括作混凝土粗、细集料,生产水泥熟料,作为混合材生产水泥、建筑砌块等。有价金属回收主要用浸酸工艺,在回收过程中会产生大量废酸液,废酸液的处理与排放便会产生新的问题。与之相比,用作井下充填材料和建筑材料是更“清洁"的方式。
一、镍渣用途：
1.在井下充填方面的运用镍渣用作井下充填胶结料主要是为了解决以.熔融态镍渣提铁后产生的大量水淬二次渣的处理问题而进行的研究，且研究和利用已经较为成熟。解决镍渣活性低的方法是以脱硫石膏和电石渣为主激发剂,硫酸钠及水泥为辅激发剂来发挥镍渣的活性。
2.在建筑材料方面的运用，作水泥混凝土集料Wang9主要研究了镍渣作为粗集料掺人到混凝土中对混凝土体积稳定以及强度的影响。试验测量了粗镍铁渣的膨胀力，建立了镍铁渣颗粒单位体积镍铁渣与膨胀率的关系。通过镍铁渣的体积与粒径的关系曲线上得出最大控制膨胀力，并以CaOMgO含量作为镍铁渣使用范围的标准。Maragkosl0等用XRD和SEM技术手段分析了镍渣作为集料制备出的聚合物的微观组织结构。研究发现,在一-定的合成条件下可用镍渣制备出结构紧密,吸水率低,抗压强度达到118MPa的胶凝材料。ShoyalI等研究了粉碎筛选后作为细集料的镍渣所制备出的自密实混凝土的孔隙率和抗冻性能。研究表明,混凝土各项性能符合规范标准,且耐久性能提高。
3.作为混合材生产水泥费文斌川等以少量熟料作为激发剂，综合利用铜镍渣、矿渣、钢渣、电石渣、煤矸石等工业废渣作为主要胶凝材料,进行少熟料水泥的研究。研究表明,利用工业废渣、钢渣和矿渣组合或者矿渣和铜镍渣组合生产少熟料水泥是完全可行的。试验中铜镍渣掺量至少达到了30%。
4.生产建筑砌块镍渣具有潜在活性,在激发剂的作用下可以作为胶凝材料，同时破碎分级后的镍渣又可以作为粗、细集料,利用镍渣这两方面的优点生产建筑砌块将提高镍渣的利用率。徐彬[9等制作的建筑砌块中胶凝材料为5%的碱性激发剂、18%的校正剂以及77%的磨细镍矿渣,粗集料为破碎后的矿渣。该建筑砌块中镍矿渣掺量达94%,而其抗压强度则达.28.9 MPa。这种利用方式充分利用了镍渣的优点，提高了镍渣的利用率。
5.制作微晶玻璃王中杰啊等利用金川公司闪速炉熔炼后的水.淬渣,按镍渣:高炉矿渣:石英粉为25:75:10的配比混磨，并以一-定工艺研制出了镍渣_ -高炉矿渣微晶玻璃。试验表明,以镍渣、高炉矿渣为主要原料的微晶玻璃具有优良的力学性能,同时具备耐酸、耐碱性能。
6.提取镍渣中的金属镍渣中含量较高的金属有Ni. Cu、Co等，目前主要用浸酸法进行提纯。王宁[2等研究出从镍渣中
二、镍渣利用发展趋势：
现有研究表明,镍渣符合建筑用砂的各项指标要求,将镍渣和天然砂按一定比例混合配制的混凝土,与天然砂配制的混凝土性能基本- -致。同时,水淬急冷的镍渣具有潜在的水硬性,通过机械粉磨和化学激发能使镍渣的活性发挥出来。虽然胶凝性远低于水泥,但和其它如钢渣、矿渣、粉煤灰等作混合掺料生产出的水泥是达到且优于国家标准的。综合镍渣这两方面的优点,生产的商品混凝土将是镍渣综合利用的发展趋势。由于磨细镍渣粉的微集料效应,能够提高水泥浆体流动性及增强硬化浆体的作用,所以在泵送混凝土和高性能混凝土上的潜力也不容忽视。除此之外,根据镍渣在生产建筑砌块上的优良表现,利用其生产路面砖或其他墙体材料也是可行的。
三、镍渣加工工艺：
镍渣用铲车给入料仓进入细碎机粉碎，这一粉碎过程根据要求确定，可采用投资小的细碎机，也可采用投资大、损耗小的棒磨机。如果干渣块较大，则应考虑首先使用鄂破将大块破碎至小块。破碎成小块的废渣再进入细碎机或棒磨机。细碎机和棒磨机的作用完全一样，均是为了达到单体解离，也就是镍铁合金和废渣的单体解离。然后通过跳汰机进行重力分选，获得比重较大的镍铁合金颗粒和比重较小的固体废渣
四、镍渣加工设备推荐--桂林鸿程大型镍渣立磨
HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术，经历二十多年潜心研究开发出的一款集烘干、粉磨、分级、输送为一体的节能的先进粉磨设备。
桂林鸿程HLM立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点。可广泛用于电力、冶金、水泥、化工、非金属矿等行业，主要用于对水泥生料、熟料、电厂脱硫石灰石粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石、铝矾土等物料进行粉磨加工。
成品粒度：22-180μm 生产能力：5-700t/h 关于镍渣的利用相关知识，桂林鸿程大型镍渣立磨厂就分享到此，咨询矿物制粉、废渣加工设备的相关业务，请联系：0773-3661663
