锂云母提锂工艺流程 - 粉磨环节立磨与雷蒙磨选型

随着全球能源转型加速，锂资源作为"白色石油"的战略价值日益凸显。在众多含锂矿物中，锂云母凭借丰富的储量和广泛的分布，正成为支撑锂电池产业发展的关键原材料。

从原矿到电池级碳酸锂，要经过破碎、粉磨、焙烧、浸出、除杂、沉锂等一系列工序。其中粉磨环节看似基础，却直接决定后续焙烧和浸出的效率，选对设备，整个提锂流程的经济性才有保障。

锂云母为什么成为新能源关键原料：储量、品位与下游需求

锂云母是层状铝硅酸盐矿物，Li₂O品位一般在3%~3.5%（精选精矿口径），相比锂辉石品位偏低，但我国储量丰富，尤其在江西宜春、内蒙古镶黄旗等地形成大规模资源基地，足以支撑长期开发。从锂云母中提取的碳酸锂是制造锂电池正极材料（磷酸铁锂、三元材料）的核心原料，最终应用于动力电池、储能电池和消费电子电池三大领域。

行业机构预测，2026年下半年锂电行业供需格局将迎来景气度上行，碳酸锂需求量持续攀升，直接拉动上游锂云母资源的开发力度。锂云母提锂的技术突破（2026年8月国内多家媒体报道，中铝国际长沙院牵头的"锂云母高效提锂技术与装备研发及应用"项目攻克设备腐蚀、回转窑结圈、回收率低等难题），使低品位锂云母资源的高值化利用迈出关键一步。

锂云母硫酸盐焙烧法全流程：粉磨环节出现两次

锂云母提锂的主流工业化路线是硫酸盐焙烧法，完整流程从原矿到电池级碳酸锂需经破碎、预粉磨、配料、制砖、焙烧、熟料粉磨、水浸、除杂、沉锂等十余道工序，其中粉磨环节出现两次：原矿预粉磨至200~400目，焙烧熟料二次粉磨至约150目。这两次粉磨分别决定焙烧反应充分度和锂浸出率，是整条产线收率的关键控制点。

锂云母原矿 → 破碎 → 预粉磨（200-400目）→ 配料混合（加硫酸盐辅料）→ 制砖坯 → 隧道窑焙烧（850~1200℃）→ 熟料粗破 → 熟料二次粉磨（约150目）→ 水浸出 → 固液分离 → 浸出液除杂 → 蒸发浓缩 → 碳酸钠沉锂 → 洗涤干燥 → 电池级碳酸锂

硫酸盐焙烧法的核心原理是离子交换。锂云母属层状铝硅酸盐，锂以稳定晶格形式赋存，难以直接浸出。将锂云母精矿与硫酸盐（硫酸钠、硫酸钾）按一定配比混合后，在高温下硫酸盐熔融形成共晶体系，与活化后的锂发生离子交换，锂从难溶铝硅酸盐中分离，生成可溶性硫酸锂，再经水浸进入溶液。

该环节的工艺参数对浸出率影响显著。公开文献显示，复合硫酸盐（K₂SO₄-Na₂SO₄，配比1:1）焙烧在900℃、焙烧2.5小时、复盐总质量比60%的条件下，锂浸出率可达85.47%±1.2%，相比单一硫酸盐焙烧工艺提升10~15个百分点；另有研究表明，在硫酸钾40%、硫酸钠20%、氧化钙20%、焙烧温度900℃、焙烧时间1小时、浸出液固比1:1的条件下，锂浸出率可达94.87%以上。产业化层面，江西宜春地区采用回转窑950~1100℃焙烧，处理Li₂O品位3%~3.5%的锂云母精矿。（数据来源：公开学术期刊与行业文献，口径不一，具体以项目工艺设计为准）

上述参数区间差异较大，原因是浸出率随原矿品位、添加剂配比、焙烧设备和浸出条件的变化而显著波动。因此，锂云母提锂项目的工艺参数必须通过中试确定，不宜直接套用文献值。

粉磨环节在锂云母提锂中的两个关键作用：预粉磨与熟料二次粉磨

第一次：原矿预粉磨（200-400目）。锂云母原矿破碎后，要先粉磨到200-400目再配料。这一步直接关系到焙烧工序的质量：物料粒度越均匀，与硫酸盐辅料的混合越充分，焙烧反应越彻底。如果预粉磨粒度粗、均匀性差，砖坯内部反应不充分，锂的回收率就会打折扣。

第二次：熟料二次粉磨（约150目）。焙烧后的熟料要二次粉磨到约150目，再进行水浸出。这一步决定锂的浸出率：熟料磨得越细、比表面积越大，水浸出时硫酸锂溶出越充分。二次粉磨的效率和细度控制，直接影响整条产线的收率指标。

两个环节，一个管焙烧质量，一个管浸出收率，都是提锂经济性的关键。

锂云母粉磨设备怎么选：立磨与雷蒙磨分环节对比

锂云母粉磨设备选型取决于三个变量：环节位置、项目规模、物料含水率。总体判断是：预粉磨环节（200~400目）大型项目优先选立磨，中小规模可选雷蒙磨；熟料二次粉磨（约150目）因物料磨蚀性强，优先考虑立磨。以下为2026年行业一般配置的对照口径，具体规格需按项目产能与细度单独核算。

环节	设备类型	细度覆盖	产能特征	关键适配条件
原矿预粉磨	立磨	80~600目可调	时产10~80吨以上	需集成烘干、大规模连续生产
原矿预粉磨	雷蒙磨	细度上限较低	时产数吨级	中小规模、物料含水率需先控制
熟料二次粉磨	立磨	约150目	匹配产线规模	熟料硬度高、磨蚀性强
熟料二次粉磨	球磨	约150目	中大型	需评估粉磨效率与电耗

选型差异的根源在粉磨原理。立磨采用料床粉磨，物料在磨盘与磨辊间形成稳定料层，以静压碾压替代冲击研磨，能量集中作用于颗粒破碎；同时集成烘干和动态选粉，热风可直接通入磨内完成脱水，无需外接烘干系统。行业公开对比数据显示，立磨吨粉电耗约22~35 kWh/t，雷蒙磨约32~55 kWh/t，节能幅度约25%~40%（不同物料与细度下差异较大）。对于锂云母这类含水率偏高、需连续大规模生产的物料，立磨的集成优势更明显。

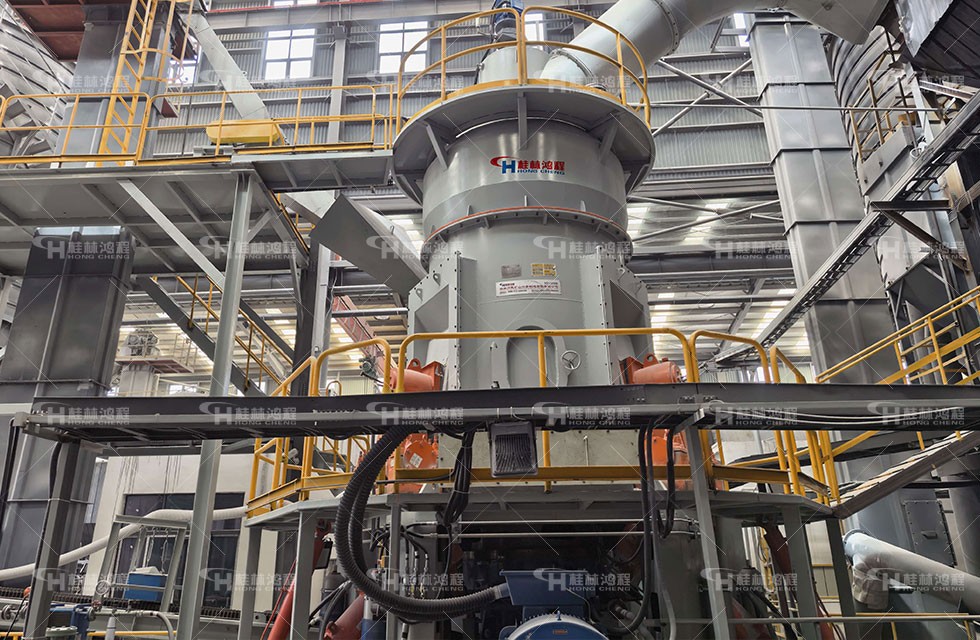

以桂林鸿程开发的锂云母专用立磨为例，出料粒径从80目到600目可调节，时产从10吨到80吨以上均可实现，可满足不同规模锂云母制粉项目的需求。

但立磨并非所有场景都更优。当项目规模在时产数吨级、物料已干燥、细度需求在400目以内时，雷蒙磨的设备投资门槛更低、结构更简单，综合性价比可能更高。选型的正确做法是先把产能、细度、含水率三个变量定下来，再比较全生命周期成本，而不是单纯比较设备买价。

锂云母提锂粉磨常见问题

Q1：锂云母磨到多少目适合焙烧？

硫酸盐焙烧法工艺中，锂云母原矿预粉磨一般要求200~400目，粒度均匀性直接影响与硫酸盐辅料的混合效果和焙烧反应效率。具体目数要根据原矿品位和工艺设计确定，建议与工艺方确认。

Q2：锂云母提锂用立磨还是雷蒙磨？

看项目规模。大型提锂项目（时产10吨以上）建议用立磨，产能大、细度可调、集成烘干，经济性更好；中小规模项目雷蒙磨投资门槛低，但要注意含水率和细度上限。预粉磨和熟料二次粉磨的设备需求不同，需分开评估。

Q3：锂云母提锂的锂浸出率一般是多少？

公开文献显示，复合硫酸盐焙烧工艺在优化条件下锂浸出率可达85%以上，部分研究表明在特定配比与温度条件下可超过94%。实际浸出率随原矿品位、添加剂配比、焙烧设备与浸出条件变化，需通过中试确定。

---

数据口径说明：本文锂浸出率、焙烧温度等数据取自公开学术期刊与行业文献（《有色金属科学与工程》《矿产综合利用》《矿产保护与利用》等），不同文献口径存在差异，正式引用前请以原文为准。设备参数以桂林鸿程官网公开信息为准。

免责声明：锂云母提锂属化工冶金项目，工艺参数须经中试验证并结合原矿品位确定，本文选型建议为一般性参考，具体方案请与工艺设计方和设备厂家联合确认。
