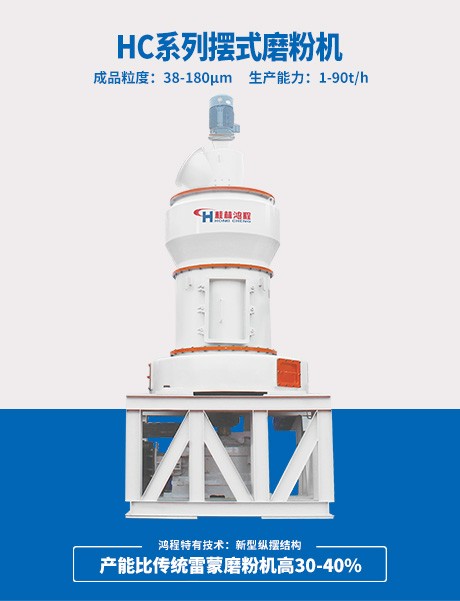

HC系列摆式磨粉机是桂林鸿程在传统雷蒙磨基础上,自主研发创新的一款新型高效粉磨设备，各项技术指标同比R型机均有大幅度提高,是传统雷蒙磨的理想替代产品。其中HC1700型比同类5R设备产量高出约2.5至4倍，有效降低能耗，HC3000型号是目前全球超大型雷蒙磨粉机,能满足不断扩大的工业化规模生产需求，大大提高设备效能，技术处于国内高超水平,特别适合如电厂脱硫、锰业、煤粉等大规模粉体加工。
产品适用于粉磨石灰石、方解石、滑石、白云石、石英石、铝矾土、大理石、长石、重晶石、磷矿、煤矿、陶土、石墨、高岭土、硅灰石、石灰、膨润土等莫氏硬度7级以下,湿度6%以内的各种非易燃易爆物料。
ADVANTAGES AND CHARACTERISTICS
EQUIPMENT PARAMETERS
| 型号 | 磨辊个数 | 磨环公称直径(mm) | 最大进料粒径(mm) | 成品粒度(μm) | 产量(t/h) | 整机功率(kw) |
| HC800 | 3 | 800 | ≤15 | 38-180(80-400目) | 0.3-3 | 49.5 |
| HC1000 | 3/4 | 1000 | ≤20 | 1-5 | 101 | |
| HC1300 | 4/5 | 1300 | ≤30 | 2-9 | 198.5 | |
| HCQ1500 | 4 | 1500 | ≤30 | 2-10 | 282 | |
| HCQ1850 | 4 | 1850 | ≤30 | 8-28 | 400 | |
| HCQ2000 | 4 | 2000 | ≤40 | 10-35 | 537 | |
| HCQ2300 | 4 | 2300 | ≤40 | 10-45 | 685 | |
| HCQ2600 | 4 | 2600 | ≤40 | 15-60 | 975 | |
| HC3000 | 4 | 3000 | ≤40 | 45-90 | 1832 | |
| HC110G | 3 | 800 | ≤20 | 2-6 | 101 | |
| HC150G | 4 | 1000 | ≤30 | 4-12 | 282 | |
| HC186G | 4 | 1300 | ≤30 | 9-30 | 400 | |
| HC230G | 4 | 1500 | ≤40 | 12-45 | 685 | |
| HC260G | 4 | 1850 | ≤40 | 18-65 | 975 | |
| HC339G | 4 | 2000 | ≤50 | 42-85 | 1832 |
说明：产量与物料种类、物料成分、区域分布、原料颗粒大小相关，以上数据仅供参考。
WORKING PRINCIPLE
粒径适合的原料，通过给料机构（振动/皮带/螺旋给料机或锁风喂料机等）送入主机;高速旋转的磨棍在离心力作用下紧紧滚压在磨环上，由铲刀铲起物料送到磨辑和磨环形成的碾磨区域，物料在碾压力的作用下破碎成粉;在风机的作用下，碾磨成粉的物料被吹起经过分选机，达到细度要求的通过分选机，达不到要求的被分选机拦下，重回磨腔继续碾磨。
收集：1、闭路系统:分选出的合格物料通过管道吹入旋风收集器，通过旋风的作用，实现料、气分离，收集的物料经卸料阀送入下一工序,分离的气流通过风机作用，进入主机，参与下一次循环;系统中多余的气流通过脉冲除尘器后，排放到大气中，保证系统稳定运行;脉冲除尘器收集效率达99.99%,保证排放达到环保标准。
2、开路系统:分选出的合格物料通过管道吹入脉冲收集器，通过滤袋的作用，实现料、气分离，收集的物料经卸料阀送入下一工序,分离的气流通过风机作用，进入排气管道,排放到大气中;脉冲除尘器收集效率达99.99%,保证排放达到环保标准。
成品处理：旋风/脉冲收集器下方卸料阀，可接包装机直接装袋打包，也可接散装机直接装车运输，还可通过输送机构送到成品仓储存。
COMPLETE PRODUCTION LINE
